AQARA Dimmer Switch H2 EU
Vítejte u návodu pro váš nový chytrý otočný stmívač AQARA Dimmer Switch H2 EU. Tento průvodce vás krok za krokem provede instalací a integrací do systému Home Assistant pomocí Zigbee2MQTT, abyste mohli naplno využít všechny jeho funkce.
Než začnete, ujistěte se, že máte připravený a funkční Home Assistant a Zigbee2MQTT. Pokud ne, projděte si nejprve tyto návody:
- Instalace centrální jednotky (např. Home Assistant Green)
- Instalace a konfigurace Zigbee koordinátoru (např. Sonoff ZBDongle-E)
- Instalace a základní nastavení Zigbee2MQTT v Home Assistant
Poté můžete pokračovat s tímto návodem.
Nebezpečí úrazu elektrickým proudem!
Instalaci tohoto zařízení smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací (dle vyhlášky č. 50/1978 Sb., §5 nebo vyšší) nebo pod jejím dohledem. Před zahájením jakýchkoliv prací na elektroinstalaci vždy vypněte hlavní jistič a ujistěte se, že je obvod bez napětí. Nesprávná instalace může vést k vážnému zranění nebo poškození majetku. Pokud si nejste jisti, svěřte instalaci odborníkovi.
Fyzická instalace stmívače
Ujistěte se, že je hlavní jistič vypnutý!
Demontujte stávající vypínač z instalační krabice. Připojte vodiče k AQARA Dimmer Switch H2 EU podle schématu výrobce. Stmívač podporuje zapojení s neutrálním vodičem (N) i bez něj. Pro plnou funkčnost včetně měření spotřeby je doporučeno zapojení s neutrálním vodičem.
- L: Fázový vodič (přívod)
- L1 (nebo LOAD): Fázový vodič k světlu (výstup)
- N (volitelné): Neutrální vodič
Opatrně vložte stmívač do instalační krabice a upevněte jej. Nasaďte krytku a otočný knoflík.
Povolení připojování nových zařízení v Zigbee2MQTT
Otevřete webové rozhraní vaší instance Zigbee2MQTT.
V pravém horním rohu klikněte na tlačítko "Permit join (All)" nebo "Povolit připojení (Vše)". Tím umožníte systému Zigbee2MQTT vyhledávat a připojovat nová Zigbee zařízení. Tato funkce je obvykle aktivní po omezenou dobu z bezpečnostních důvodů.
Uvedení stmívače do párovacího režimu
Nyní, když je Zigbee síť otevřená pro nová zařízení, je potřeba uvést AQARA Dimmer Switch H2 EU do párovacího režimu.
Stiskněte a podržte otočný knoflík stmívače po dobu přibližně 5-10 sekund. LED indikátor na stmívači by měl začít blikat (obvykle fialově, což signalizuje Zigbee párovací režim). Jakmile začne blikat, uvolněte knoflík.
Pokud zařízení nebylo nikdy párováno, může do párovacího režimu přejít automaticky po prvním zapnutí napájení (po kroku 1).
Ověření připojení v Zigbee2MQTT
Sledujte rozhraní Zigbee2MQTT. Během několika okamžiků by se měl nově přidaný stmívač AQARA Dimmer Switch H2 EU objevit v seznamu zařízení.
Může se stát, že se zařízení zpočátku zobrazí pod obecným názvem (např. jeho Zigbee ID). Dejte systému chvilku na jeho správnou identifikaci. Po úspěšném spárování můžete v Zigbee2MQTT zařízení přejmenovat pro lepší orientaci.
Po úspěšném spárování nezapomeňte opět zakázat připojování nových zařízení v Zigbee2MQTT kliknutím na "Disable join".
Integrace a testování v Home Assistant

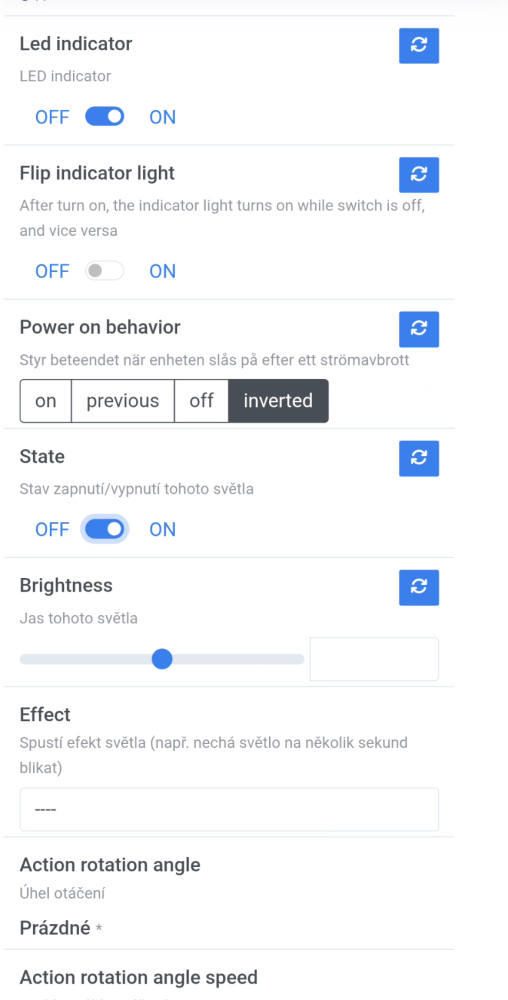

Díky automatickému propojení mezi Zigbee2MQTT a Home Assistant (přes MQTT broker) by se váš nový AQARA Dimmer Switch H2 EU měl automaticky objevit v Home Assistant.
Přejděte do Nastavení > Zařízení a služby > záložka Entity nebo Zařízení a vyhledejte nový stmívač. Měli byste vidět entity pro ovládání světla (zapnutí/vypnutí, jas) a případně senzor spotřeby energie (pokud je připojen neutrální vodič).
Otestujte funkčnost: zkuste světlo zapnout, vypnout a změnit jeho jas pomocí ovládacích prvků v Home Assistant. Můžete si také vytvořit první automatizace nebo přidat stmívač na vaši nástěnku (Lovelace).
