AQARA Wall Outlet H2 EU
Vítejte u návodu na instalaci a nastavení vaší nové chytré zásuvky AQARA Wall Outlet H2 EU. Tento průvodce vás provede všemi kroky potřebnými k bezpečné instalaci a snadnému připojení do systému Home Assistant přes Zigbee2MQTT, abyste mohli naplno využívat její funkce, včetně monitorování spotřeby energie.
Než začnete, ujistěte se, že máte dokončeny následující kroky a připravené prostředí. Pokud ne, projděte si nejprve tyto návody:
- Instalace centrální jednotky (např. Home Assistant Green)
- Instalace a konfigurace Zigbee koordinátoru (např. Sonoff ZBDongle-E)
- Instalace a základní nastavení Zigbee2MQTT v Home Assistant
Po dokončení těchto přípravných kroků můžete pokračovat s instalací AQARA Wall Outlet H2 EU.
NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM!
Instalaci tohoto zařízení smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací (dle vyhlášky 50/1978 Sb. §5 a vyšší, nebo dle aktuálně platných norem). Nesprávná instalace může vést k vážnému zranění nebo poškození majetku.
Před zahájením jakékoli práce na elektroinstalaci VŽDY vypněte hlavní jistič a pomocí zkoušečky napětí ověřte, že je obvod bez napětí!
Pokud si nejste jisti svými schopnostmi nebo znalostmi, svěřte instalaci kvalifikovanému elektrikáři.

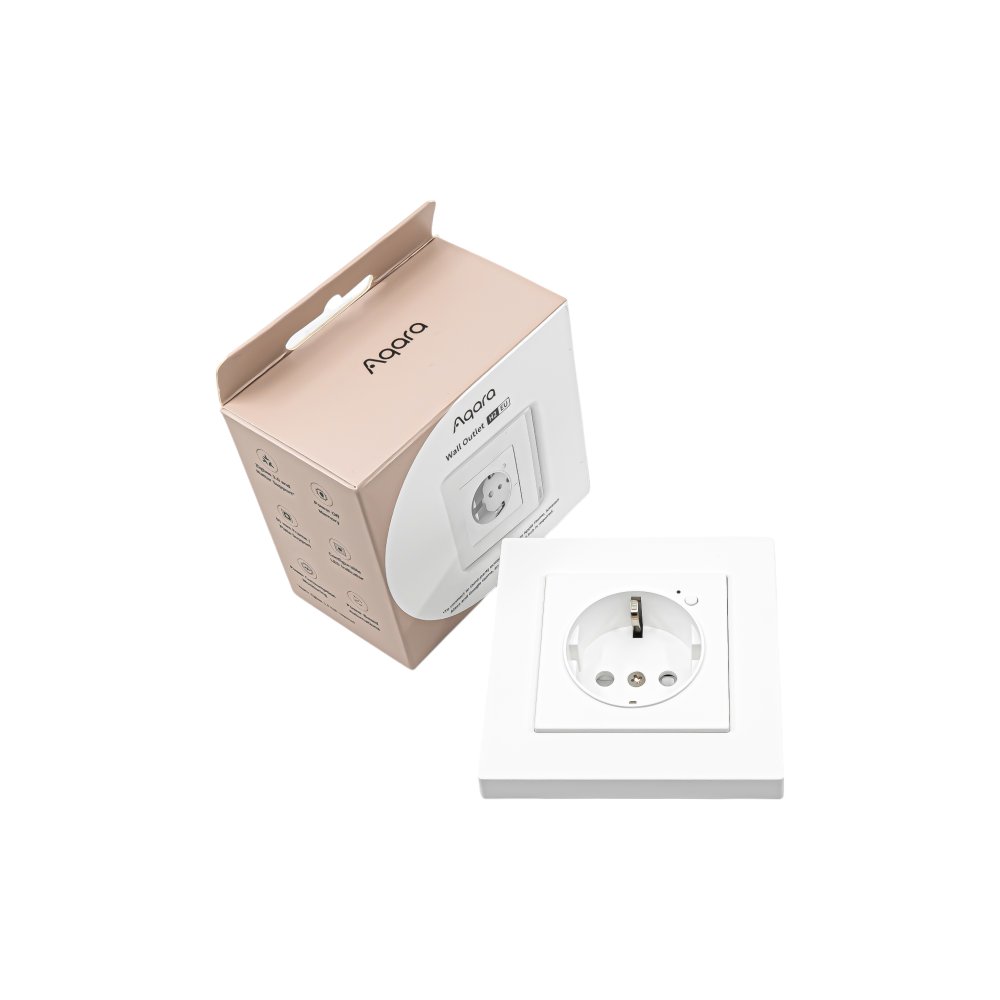

Bezpečnostní příprava a demontáž
Nejprve se ujistěte, že je vypnutý hlavní jistič pro daný okruh, kde budete zásuvku instalovat. Pomocí zkoušečky napětí ověřte, že na všech vodičích ve stávající zásuvce skutečně není žádné napětí.
Opatrně demontujte kryt stávající zásuvky a následně i samotné tělo zásuvky z instalační krabice. Poznamenejte si, nebo vyfoťte zapojení vodičů, pokud si nejste jisti.

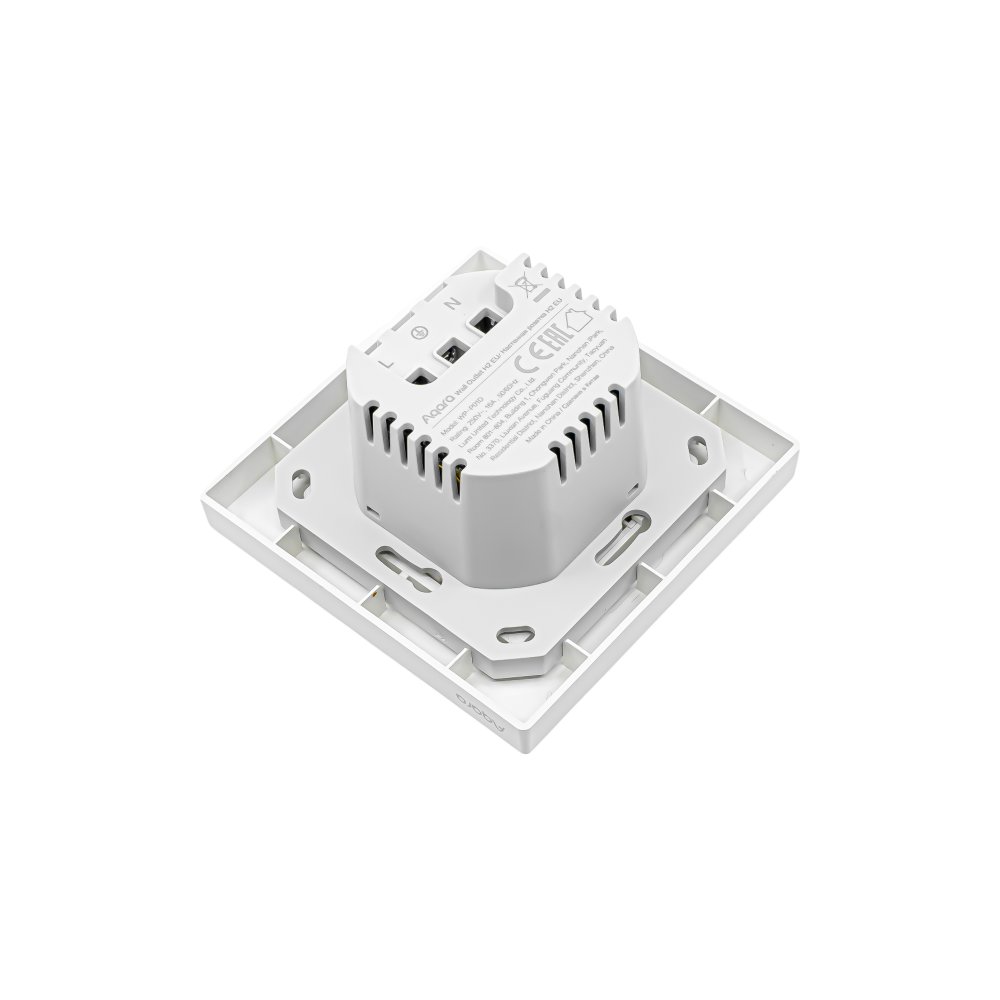

Zapojení AQARA Wall Outlet H2 EU
Před připojením nové zásuvky se ujistěte, že máte v instalační krabici dostatek místa (výrobce doporučuje hloubku krabice alespoň 50 mm).
Připojte vodiče k nové zásuvce AQARA Wall Outlet H2 EU dle následujícího schématu a označení na svorkách zásuvky:
- L: Fázový vodič (obvykle hnědý nebo černý)
- N: Neutrální (nulový) vodič (obvykle modrý)
- PE (symbol uzemnění): Ochranný (zemnící) vodič (obvykle zelenožlutý)
Důkladně dotáhněte šroubky svorek, aby byl zajištěn spolehlivý kontakt.

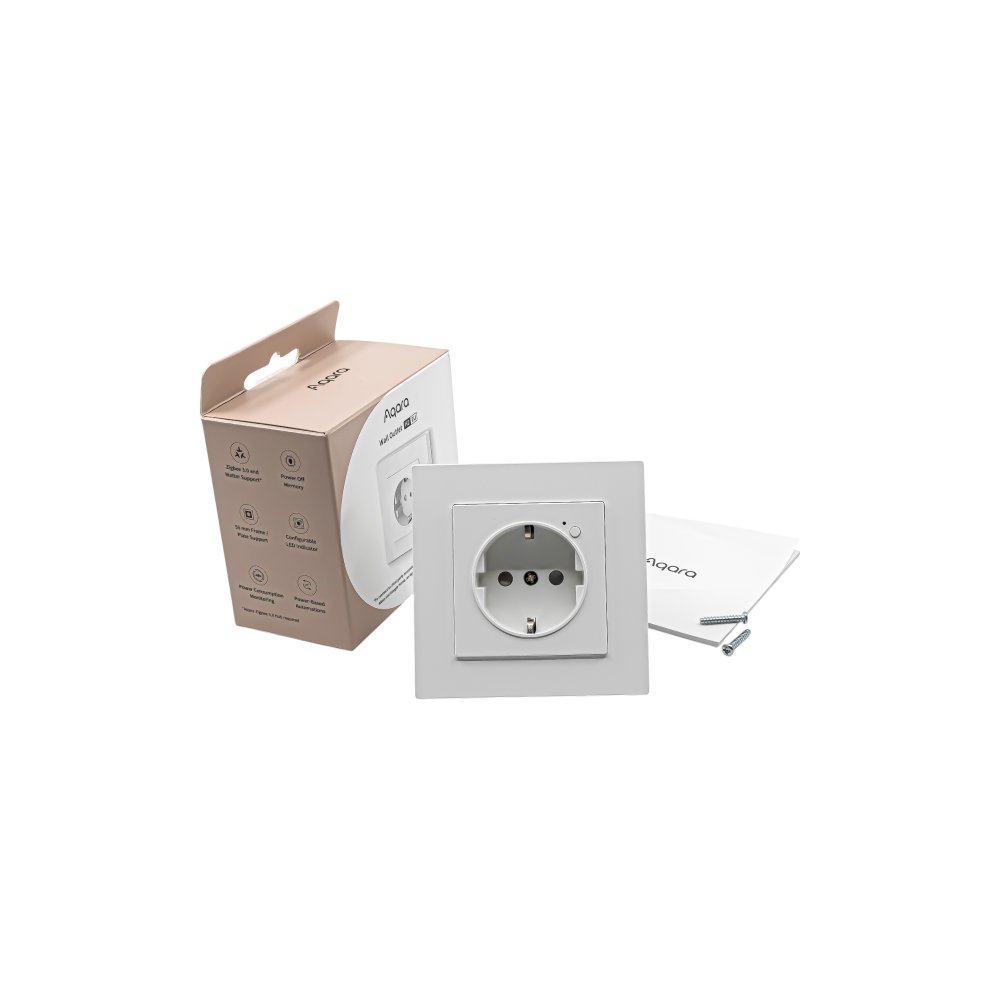

Montáž zásuvky do krabice
Opatrně vložte zapojenou zásuvku AQARA Wall Outlet H2 EU do instalační krabice. Dbejte na to, aby se vodiče neskříply nebo nepoškodily.
Upevněte tělo zásuvky k instalační krabici pomocí přiložených šroubků. Následně nasaďte vnitřní rámeček (pokud je součástí balení vašeho designového rámečku) a vnější krycí rámeček spolu se středovým krytem zásuvky.
Po dokončení mechanické instalace můžete zapnout hlavní jistič.
Povolení připojování v Zigbee2MQTT
Nyní je čas přidat zásuvku do vaší Zigbee sítě. Otevřete webové rozhraní doplňku Zigbee2MQTT ve vašem Home Assistant.
V horní části rozhraní Zigbee2MQTT klikněte na tlačítko "Permit join (All)" nebo "Povolit připojení (Vše)". Tím umožníte novým Zigbee zařízením připojit se k vaší síti na několik následujících minut.

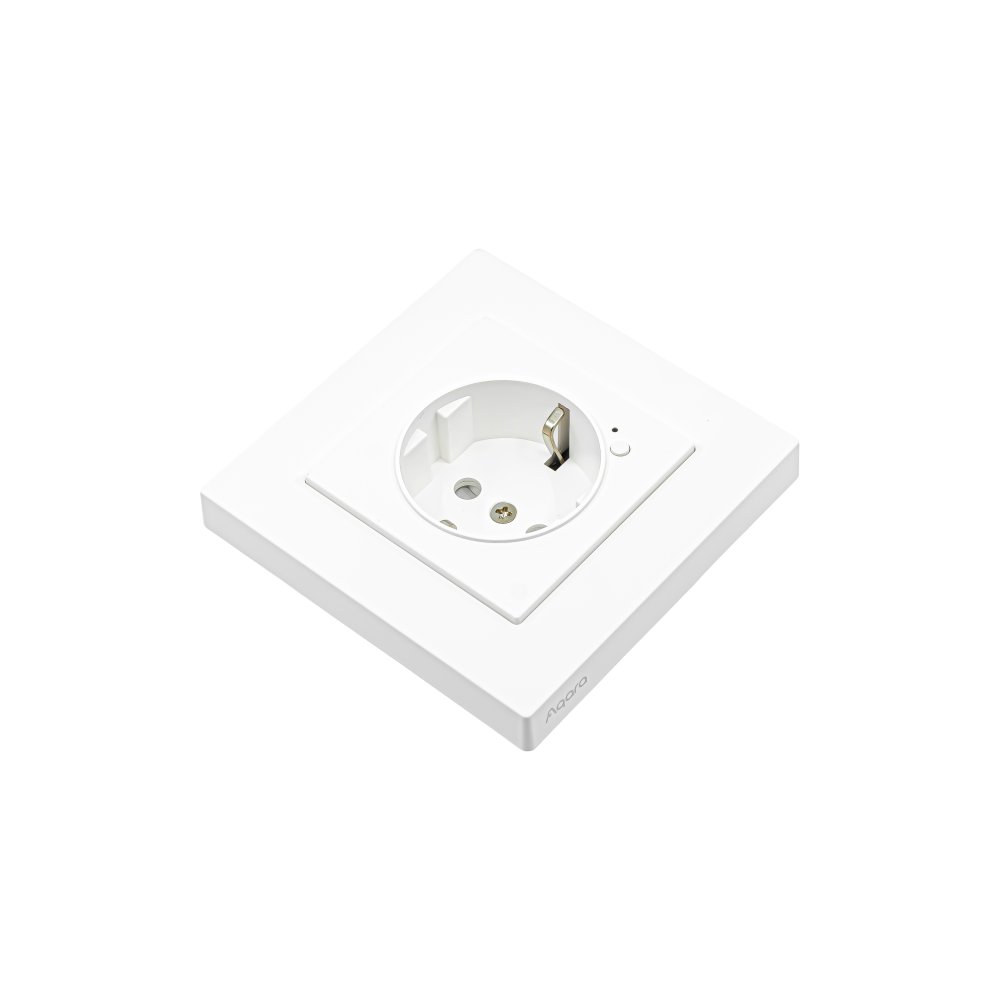

Spárování zásuvky AQARA H2
Na zásuvce AQARA Wall Outlet H2 EU stiskněte a podržte hlavní tlačítko po dobu přibližně 5-10 sekund. LED indikátor na zásuvce by měl začít blikat, což signalizuje párovací režim.
Pro správné párování s Zigbee2MQTT by měl indikátor blikat fialově. Pokud bliká modře, zařízení může být v režimu Thread. V takovém případě zkuste provést tovární reset rychlým 10násobným stisknutím tlačítka. Počkejte, až se indikátor ustálí, a poté znovu podržte tlačítko na 5-10 sekund pro aktivaci párovacího režimu Zigbee (hledáme fialové blikání).
Během několika okamžiků by se zásuvka měla objevit v seznamu zařízení v Zigbee2MQTT.

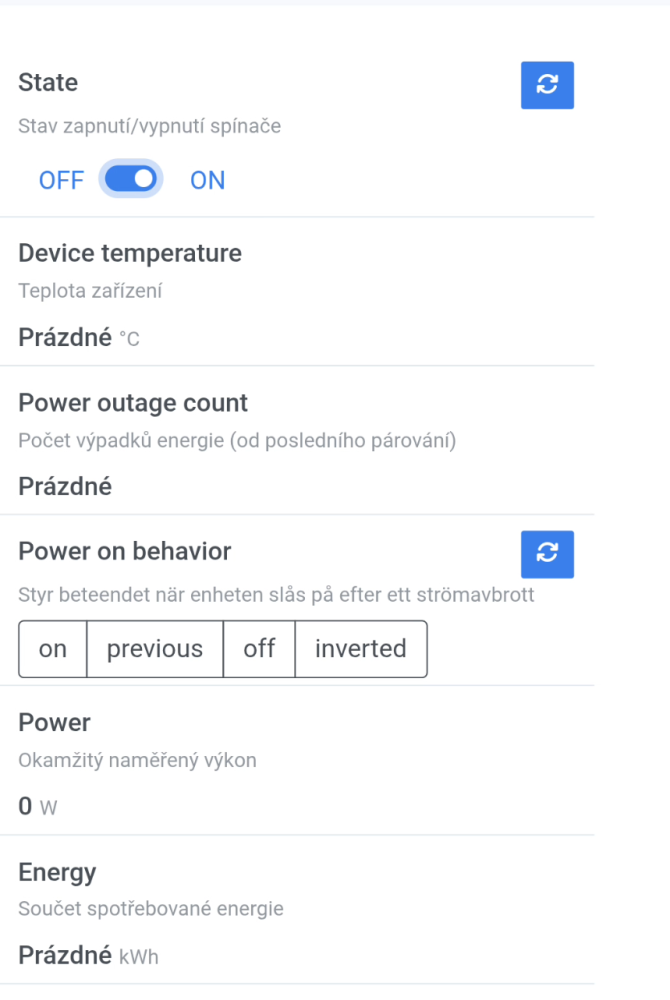

Ověření v Home Assistant a pojmenování
Po úspěšném spárování v Zigbee2MQTT se zásuvka automaticky objeví v Home Assistant. Přejděte do Nastavení > Zařízení a služby > Integrace MQTT a zkontrolujte seznam zařízení.
Doporučujeme zařízení v Zigbee2MQTT přejmenovat na srozumitelnější název (např. "Chytrá zásuvka Obývák TV") kliknutím na zařízení a použitím ikony tužky. Tato změna se projeví i v Home Assistant.
Otestujte funkčnost zásuvky jejím zapnutím a vypnutím přes Home Assistant. Měli byste také vidět entity pro sledování spotřeby energie (např. `sensor.vas_nazev_zasuvky_power`, `sensor.vas_nazev_zasuvky_energy`).
