MOES Smart Curtain Switch Module
Díky, že jste si vybrali MOES Smart Curtain Switch Module - Zigbee DIY ovladač rolet! S tímto modulem snadno proměníte stávající ovládání vašich rolet, žaluzií nebo závěsů na chytré a můžete je tak plně ovládat pomocí Home Assistant. Jeho kompaktní design navíc umožňuje snadnou instalaci do jakékoli standardní instalační krabice, ať už s roletovým spínačem, nebo s kolébkovým spínačem.
Vítejte u návodu na instalaci a nastavení vašeho nového zařízení MOES Smart Curtain Switch Module. Tento modul vám umožní ovládat motorizované rolety, žaluzie nebo závěsy prostřednictvím vašeho chytrého domácího systému. Díky Zigbee protokolu je snadno integrovatelný do Home Assistantu přes Zigbee2MQTT.
Než začnete s instalací, ujistěte se, že máte hotové následující kroky: instalace hubu, instalace Zigbee sticku, instalace Zigbee2MQQT. Projděte si tyto návody a poté pokračujte.
Nebezpečí úrazu
Instalaci tohoto zařízení doporučujeme svěřit specialistům. Při práci s elektrickými rozvody je nezbytné dodržovat veškeré bezpečnostní předpisy a zajistit, aby byl obvod, na kterém pracujete, odpojen od elektrické sítě. Hrozí zde nebezpečí úrazu elektrickým proudem.
Příprava k instalaci
Vypněte hlavní jistič, aby bylo zajištěno, že v instalační krabici není proud.

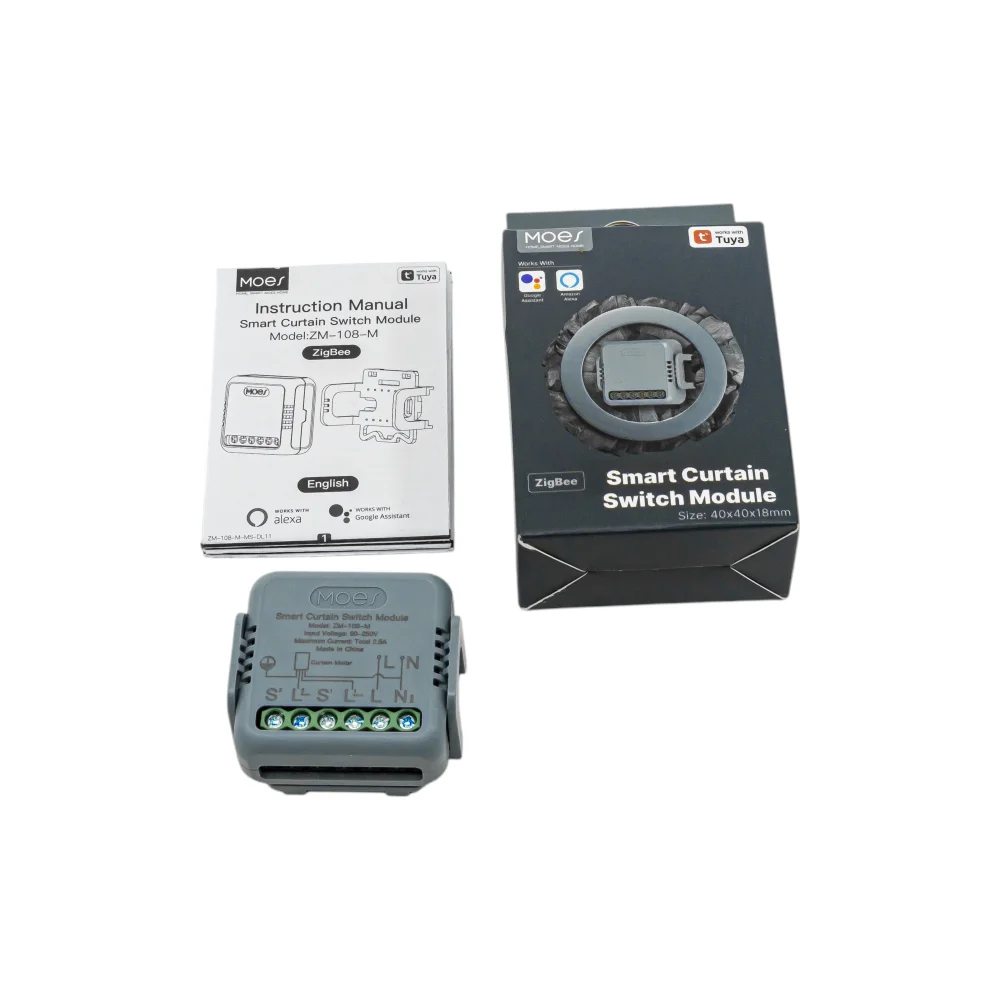

Demontujte stávající spínač rolet a připravte si vodiče. Budete potřebovat fázový vodič (L), nulový vodič (N) a dva vodiče pro motor (obvykle pro směr nahoru/dolů).
Zapojení modulu

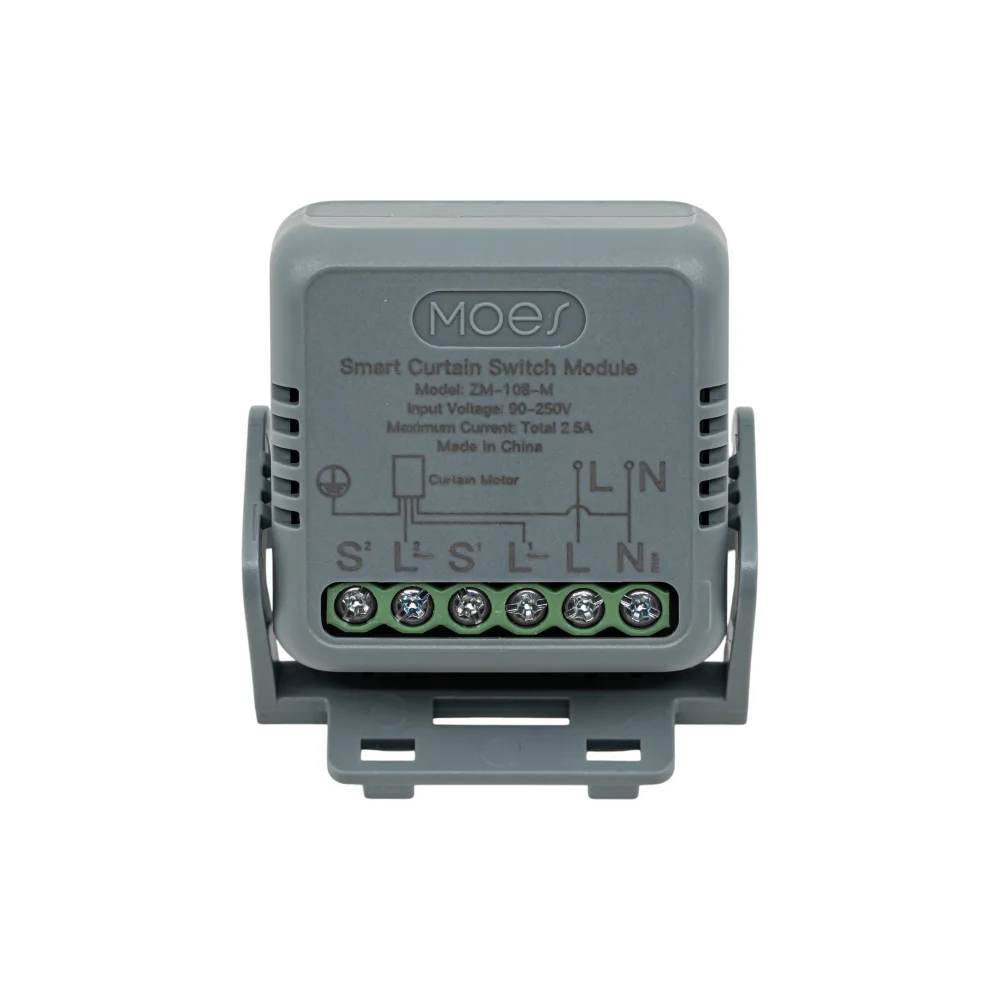

Připojte modul podle schématu zapojení:
- L (Live): Připojte fázový vodič.
- N (Neutral): Připojte nulový vodič.
- Motor (UP/DOWN): Připojte vodiče vedoucí k motoru rolety.
- Přepínač (S1/S2): Připojte vodiče od vašeho manuálního přepínače.
Ujistěte se, že jsou všechny vodiče pevně a bezpečně připojeny ve svorkách modulu.

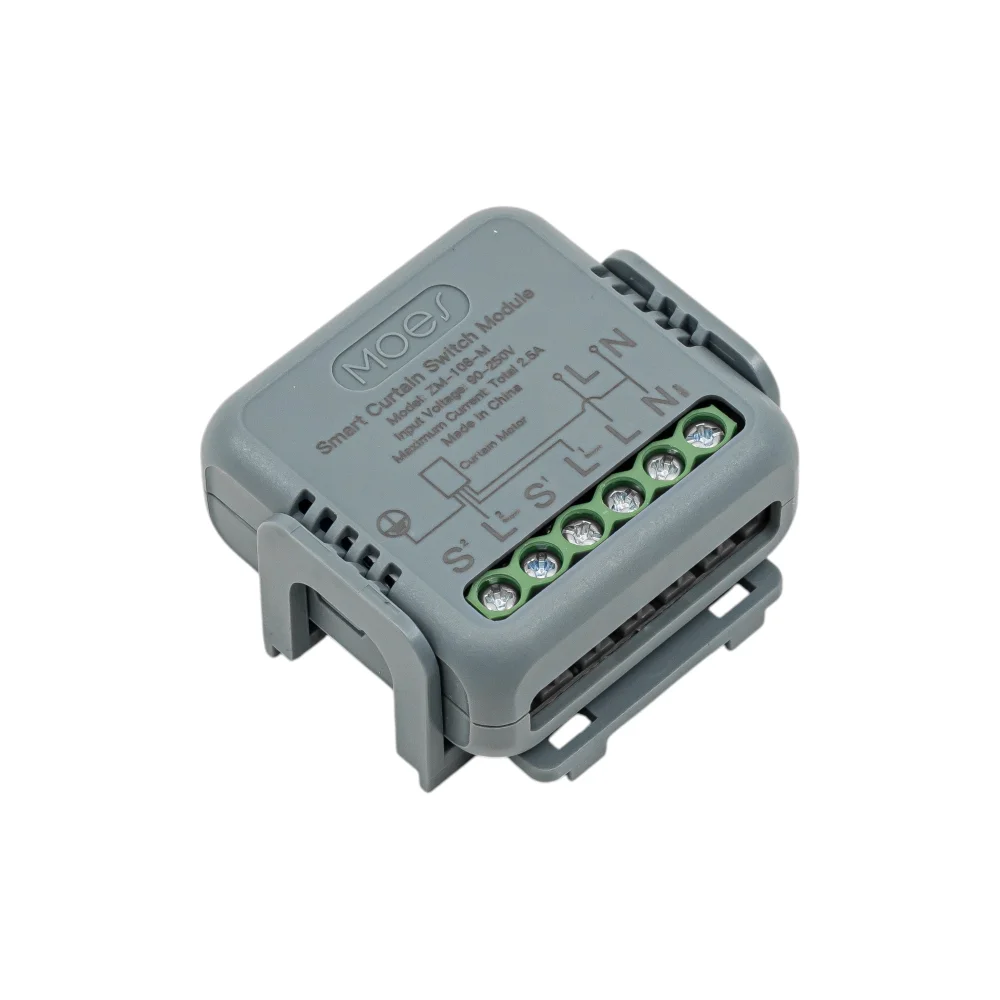

Upevnění modulu do instalační krabice
Po zapojení opatrně uložte modul do instalační krabice za vypínač. Zkontrolujte, zda se vodiče nikde nekříží a nejsou skřípnuté. Upevněte vypínač zpět na své místo.
Povolení připojení zařízení
Zapněte hlavní jistič a přejděte do webového rozhraní Zigbee2MQTT.
Klikněte na tlačítko Permit Join (Povolit připojení). Tato možnost je aktivní jen po omezenou dobu, abyste zabránili připojení nežádoucích zařízení.
Připojení modulu
Pro spárování s Zigbee sítí rychle a krátce 5x stiskněte manuální přepínač. LED indikátor na modulu začne blikat, což signalizuje, že je modul v párovacím režimu.
Počkejte, dokud se zařízení neobjeví v Zigbee2MQTT. Proces párování může trvat několik sekund až minutu.
Test a kalibrace
Po úspěšném připojení se modul automaticky objeví v Home Assistantu.
V nastavení v sekci Integrace zkontrolujte, zda je modul viditelný pod Zigbee2MQTT. Ověřte, že funkce jako otevřít, zavřít a zastavit fungují správně. Pokud se směr otvírání a zavírání nezdá být správný, můžete ho kalibrovat v nastavení zařízení v Zigbee2MQTT.
